Корпуса серии УЭРМ

Электротехнические корпуса

Корпуса УЭРМ/УРМ предназначены для сборки устройств для приема, учета и распределения электроэнергии в сетях 380/220В, а также размещения устройств слаботочных сетей

 Технические характеристики

Материал корпуса:

  • базовое исполнение – холоднокатанная сталь 0,8 мм
  • бюджетное исполнение – специальная жесткая сталь 0,5 мм

Покрытие корпуса - порошковое полиэфирное RAL 7035 (либо иной цвет по заказу)

Габариты - ширина модуля 300 мм, глубина модуля 150 мм

Наличие задней стенки у каждого модуля

Наличие горизонтальных подгибов на модулях коробов УЭРМ для их взаимного соединения по вертикали

Степень защиты - IP31



Конструкция

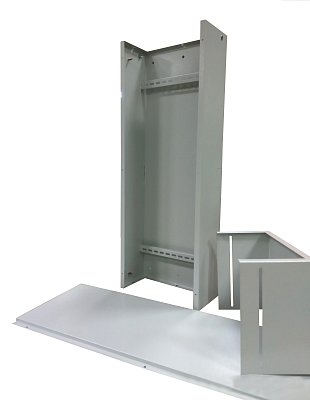

  • сборно-разборная модульная навесного типа
  • универсальная, за счет наличия надсечек под отверстия на обеих боковинах модулей КЭТ и ЩУР для прокладки проводников между ними с нужной стороны
от 1 990 рублей

Доставка

Доставка в Кострому и Москву
Бесплатно доставляем готовые заказы собственным транспортом
Доставка в другие регионы
Бесплатно доставляем заказы до терминала транспортной компании в Костроме

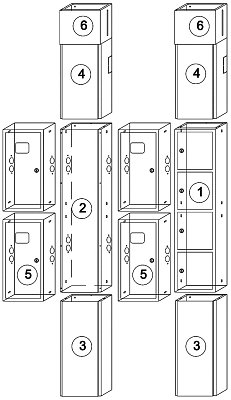

Модули универсального корпуса УЭРМ/УРМ

▪ модуль 3 - нижний короб, стандартная нижняя секция любого короба УЭРМ, высота 700 мм, оснащается съемной передней крышкой с креплением на саморезах

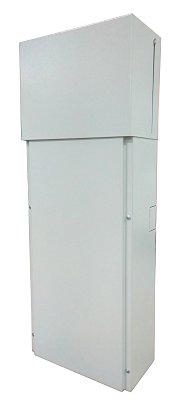

▪ модуль 4 - верхний короб, стандартная верхняя секция любого короба УЭРМ, оснащается съемной передней крышкой с креплением на саморезах, высота подбирается индивидуально к высоте потолков на объекте, имеет на обеих боковинах надсечки под отверстия 60х40 мм, которые можно задействовать для прокладки проводников между коробами УРМ

▪ модуль 6 - компенсатор высоты, крепится на верхнем коробе УЭРМ, выдвигается вверх для точной регулировки высоты, максимальный вылет вверх 200 мм, в случае индивидуальной установки входит в стоимость верхнего короба, в случае групповой установки оценивается отдельно

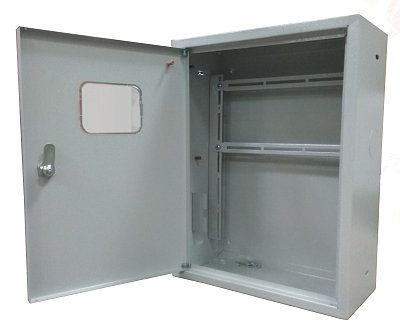

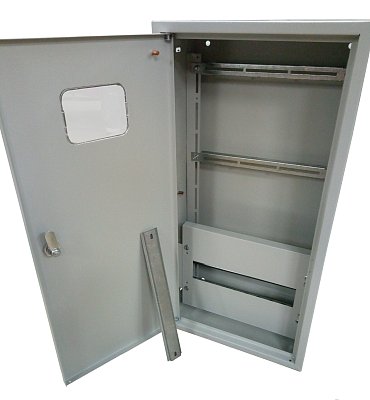

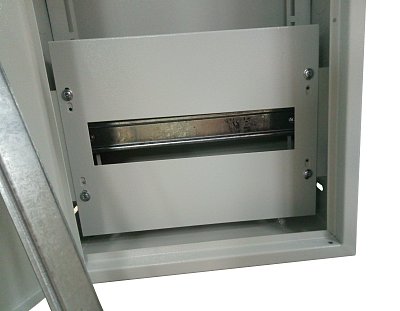

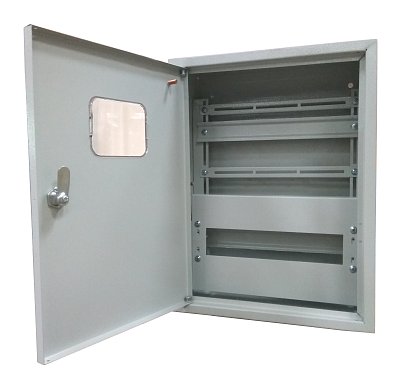

▪ модуль 5 - корпус учетно-распределительный ЩУР (ЯУР), выпускается в нескольких исполнениях по высоте (250 мм, 300 мм, 400 мм, 600 мм), оснащается дверью с замком и обзорным окном, динрейкой с защитной фальш-панелью для установки модульного оборудования, динрейкой и планками для установки счетчика электроэнергии, имеет на обеих боковинах по два надсеченных отверстия диаметром 45 мм, которые можно задействовать для прокладки проводников от/к коробам УЭРМ, а также овальные отверстия для взаимного крепления боковин с коробами УЭРМ

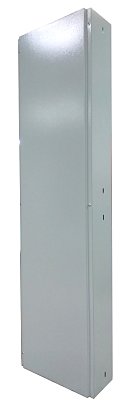

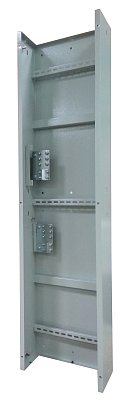

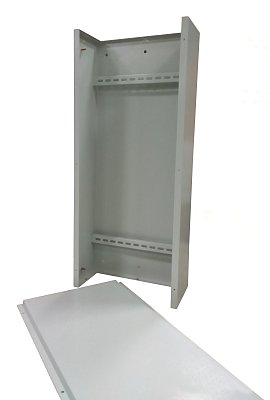

▪ модуль 2 - короб силовой электротехнический КЭТ, высота 1200 мм, служит для прокладки и крепления стояковых силовых кабелей, оснащается съемной передней крышкой с креплением на саморезах, оснащается шинами N (на изоляторах) и РЕ, имеет на обеих боковинах группы надсечённых отверстий диаметром 45 мм, которые можно задействовать для прокладки проводников от/к корпусам ЩУР (по два надсеченных отверстия на каждый ЩУР), а также овальные отверстия для взаимного крепления боковин с корпусами ЩУР

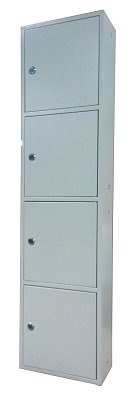

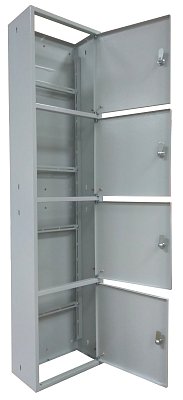

▪ модуль 1 - короб слаботочный КСС, высота 1200 мм, служит для крепления слаботочных устройств телефонии, сигнализации, АСКУЭ, телевидения, интернет коммутации, а также прокладки и крепления слаботочных проводников, оснащается четырьмя дверцами с замками, имеет на обеих боковинах овальные отверстия для взаимного крепления боковин с корпусами ЩУР

Дополнительные возможности конструкции

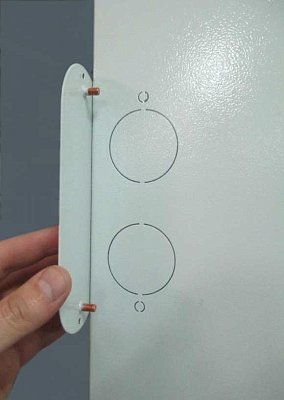

▪ оснащение модулей заглушками незадействованных надсеченных отверстий (для коробов КЭТ и корпусов ЩУР)

▪ оснащение коробов УЭРМ втулками для крепления съемных лицевых крышек на винт

▪ оснащение коробов УЭРМ антивандальным крепежом для лицевых крышек (саморез или винт)

▪ изготовление транзитных (проходных) коробов КЭТ без отверстий на боковинах и шин N и РЕ

▪ оснащение комплектов УЭРМ декоративными панелями, которые крепятся над и под корпусами ЩУР для придания конструкции цельного (монолитного) вида - модули 7 и 9

▪ оснащение комплектов УЭРМ дополнительными модулями в любых комбинациях по заданию заказчика - модуль 8

▪ изготовление нескольких модулей УЭРМ единым цельносварным блоком

▪ возможен выпуск корпусов типа УРМ, ЩЛС, УЭРВ, УЭРП, УЭРК
